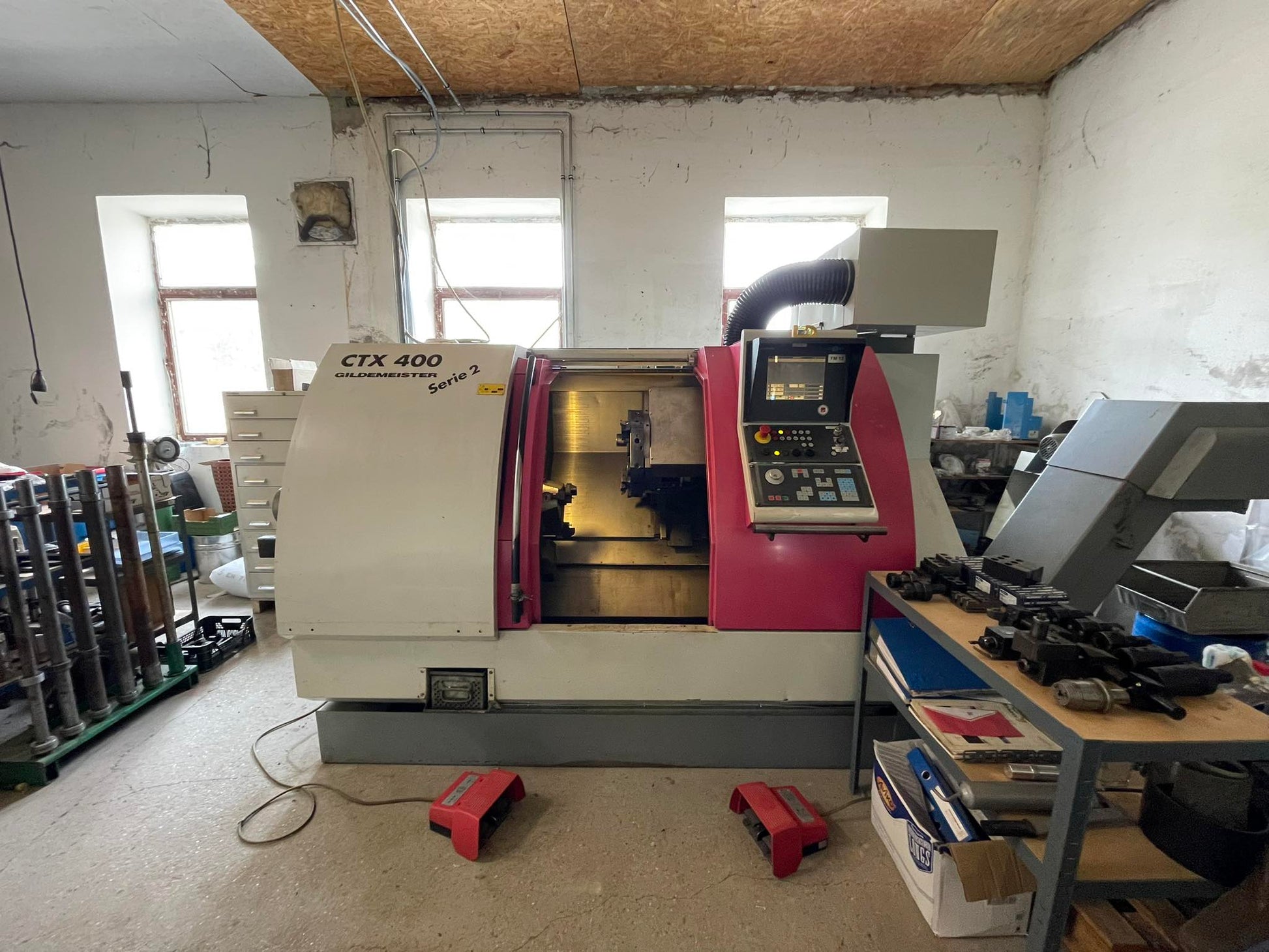

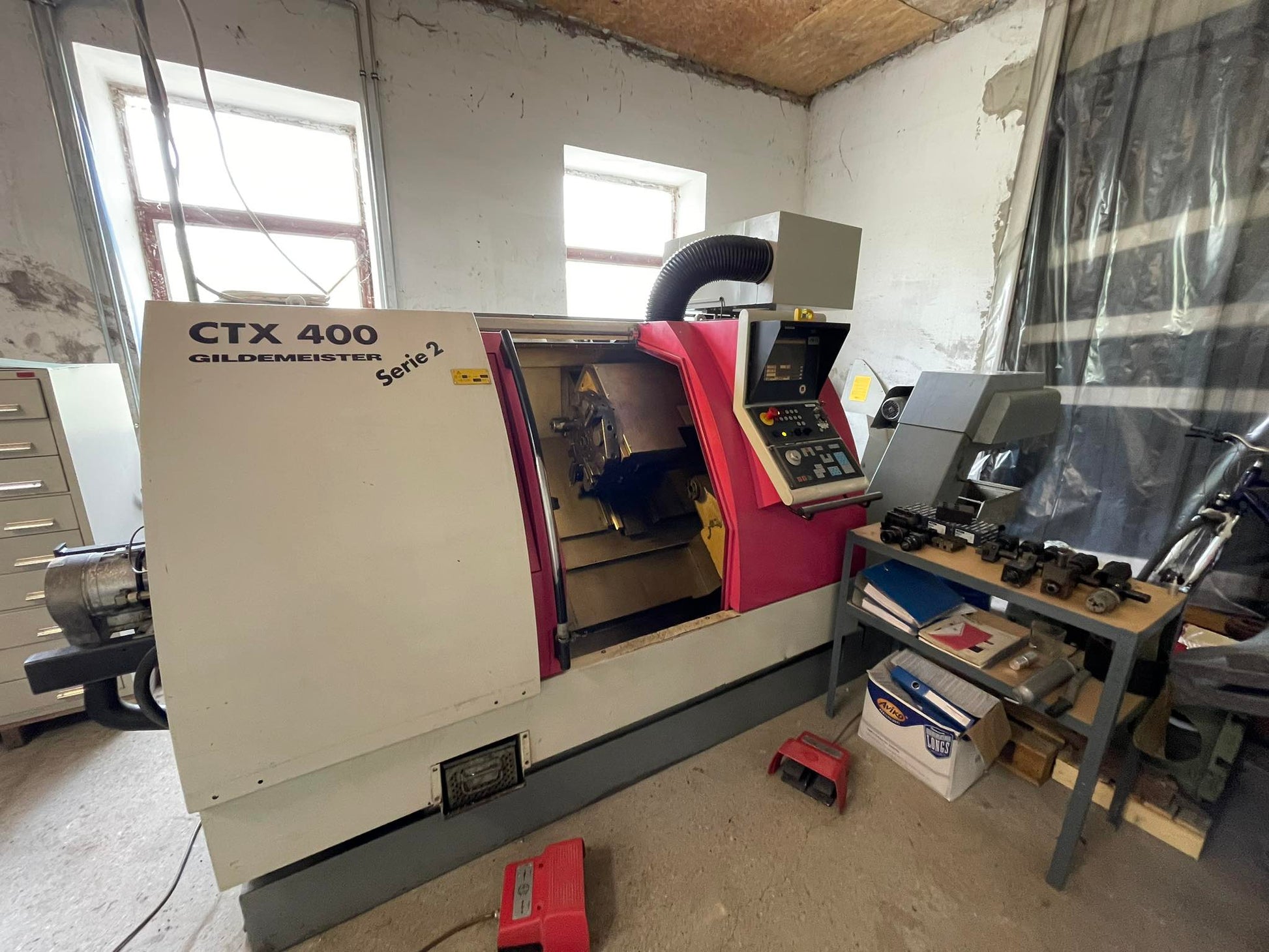

Zum Verkauf steht eine gebrauchte CTX400 S2 (Serie 2), Gildemeister, CNC-Drehmaschine. Im aktuellen Zustand sind Reparaturen und Feineinstellungen an der Drehmaschine erforderlich, auf das Fehlerphänomen gehe ich weiter unten näher ein.

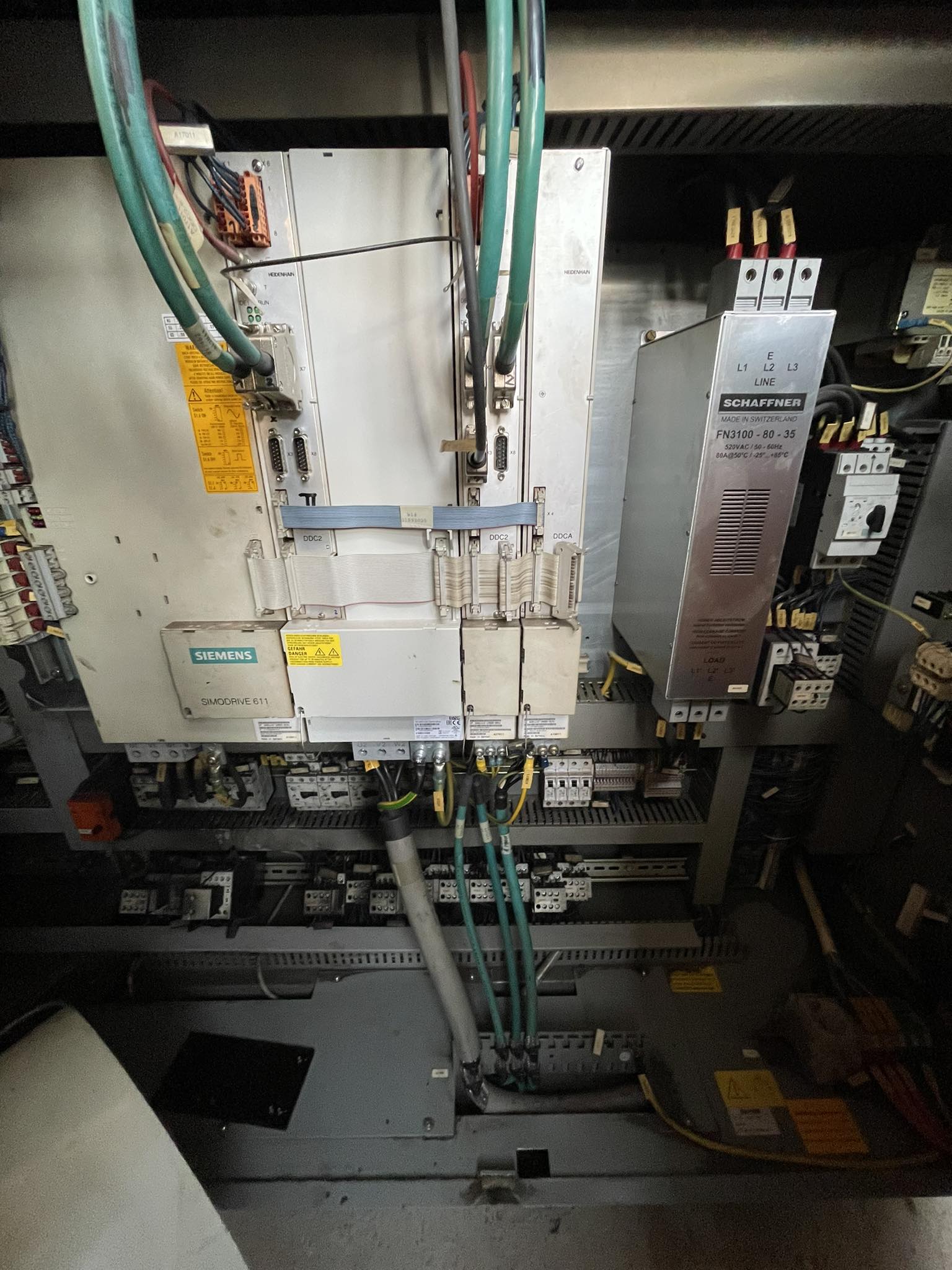

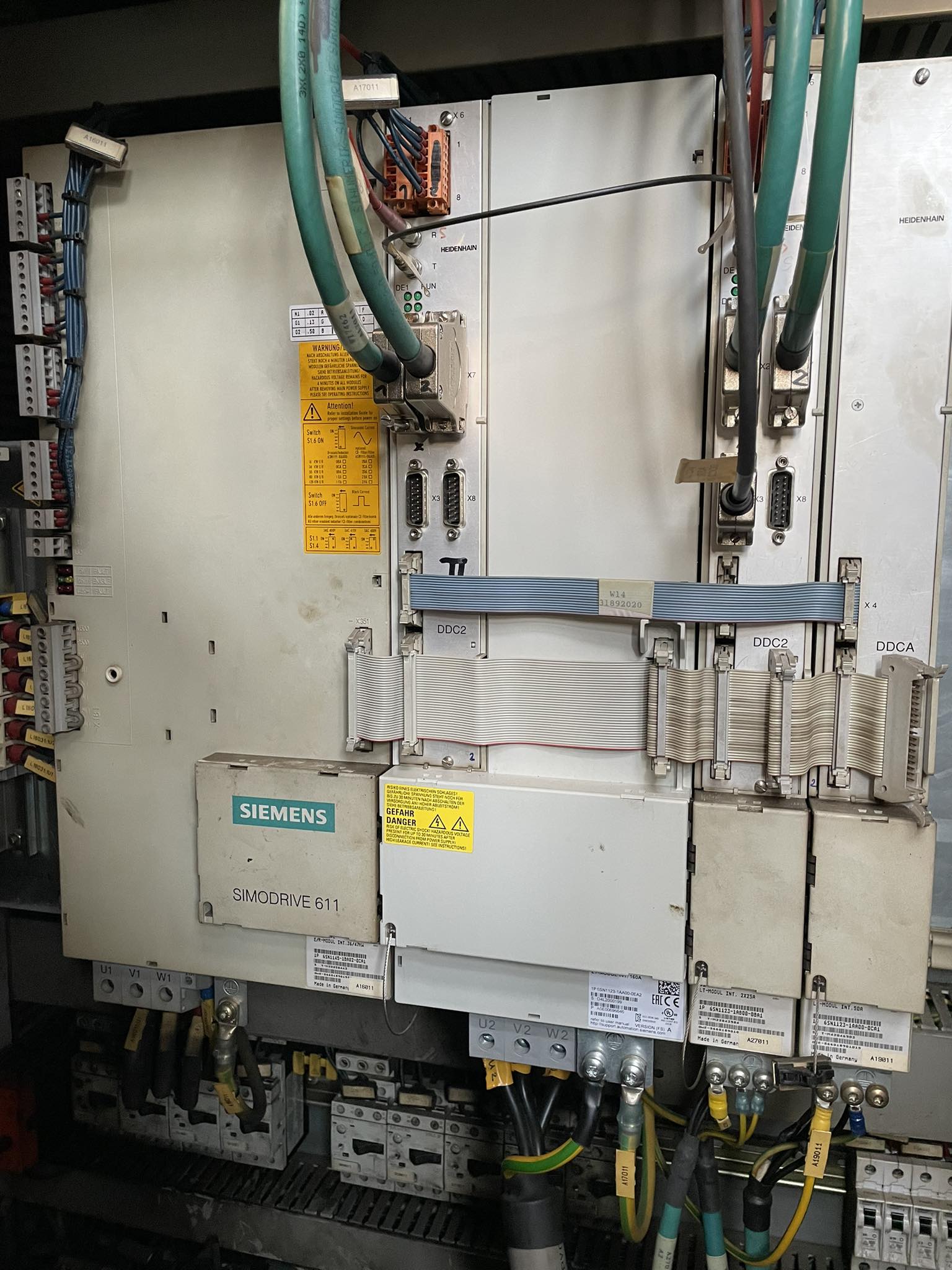

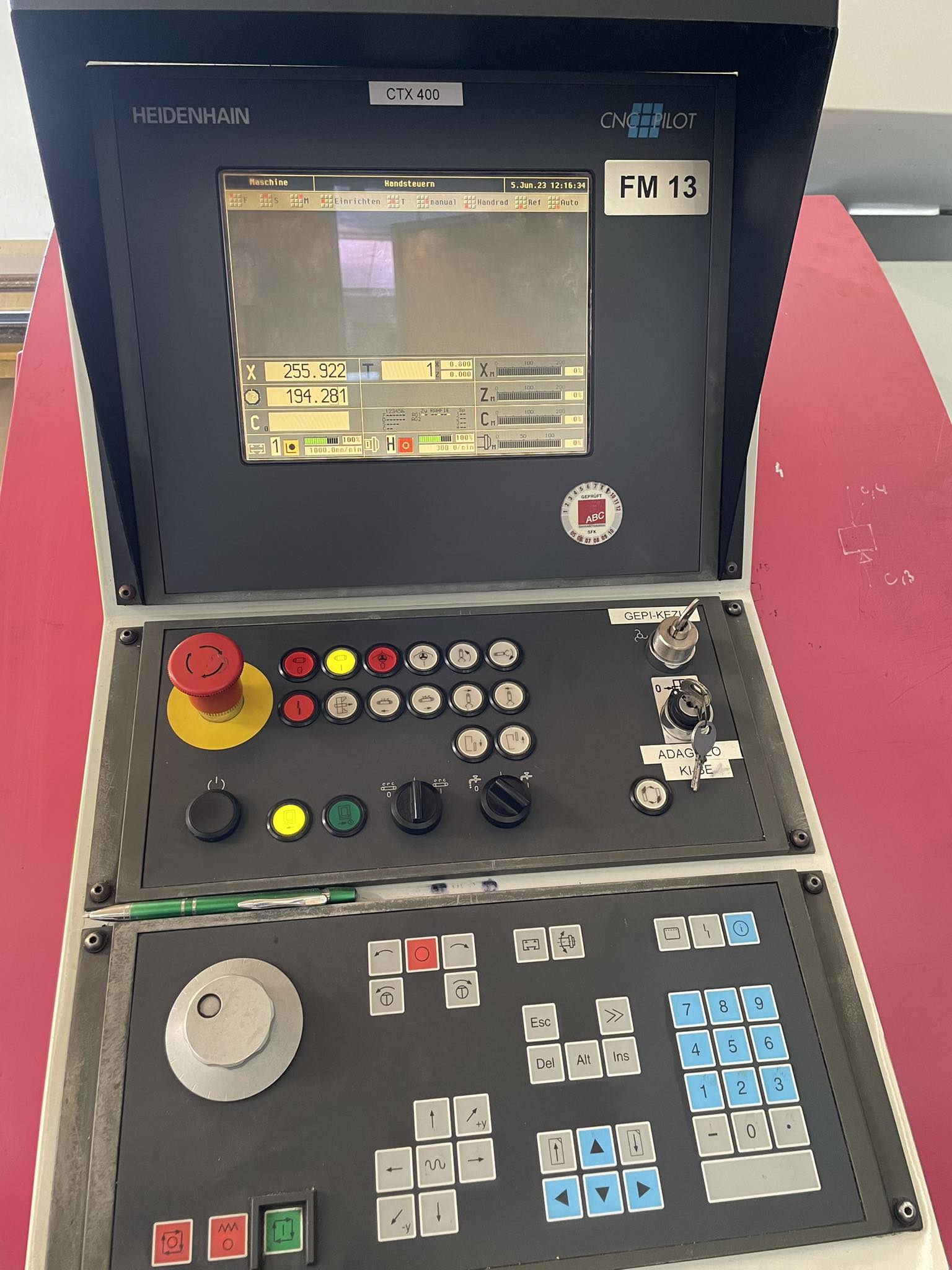

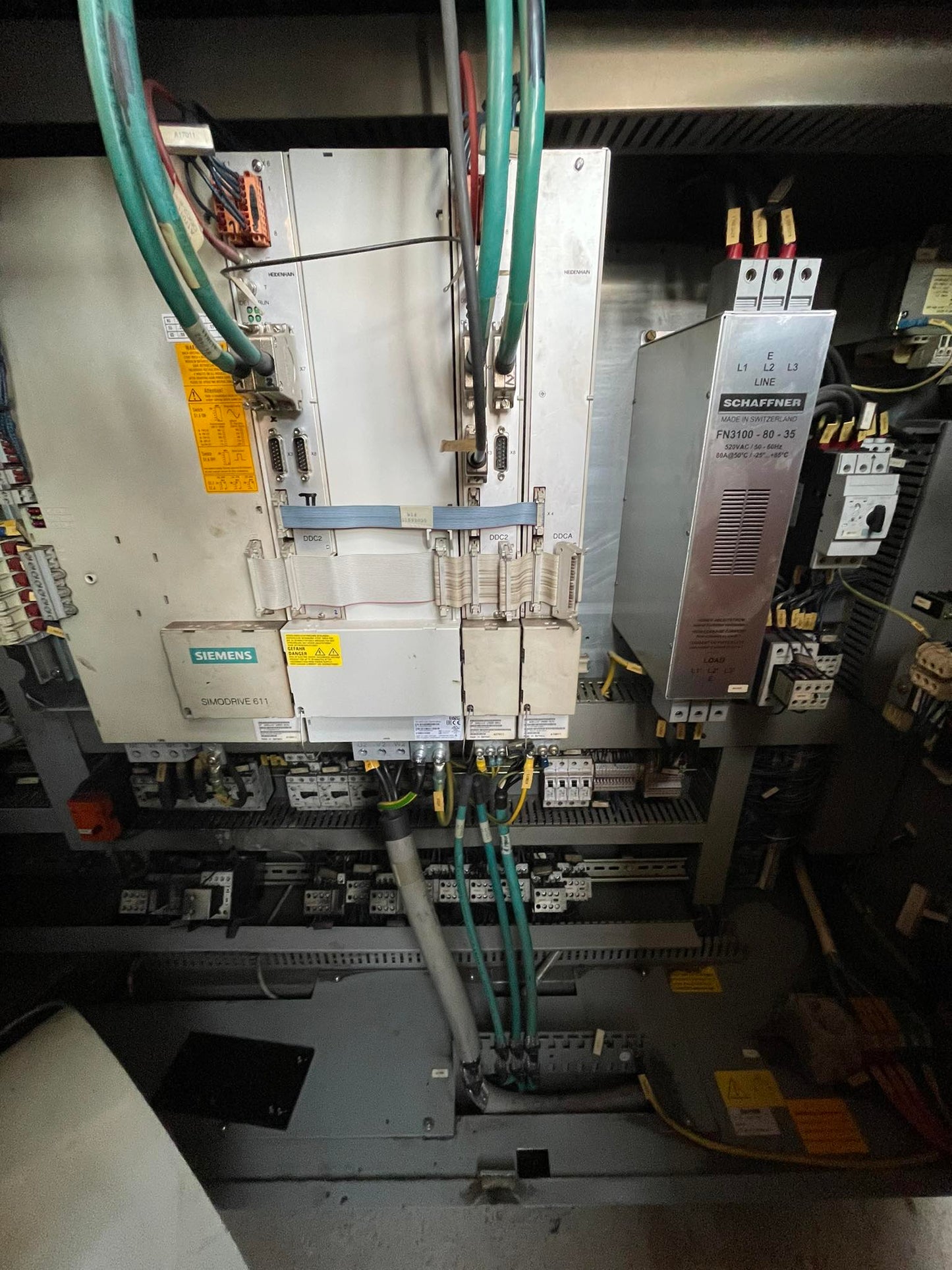

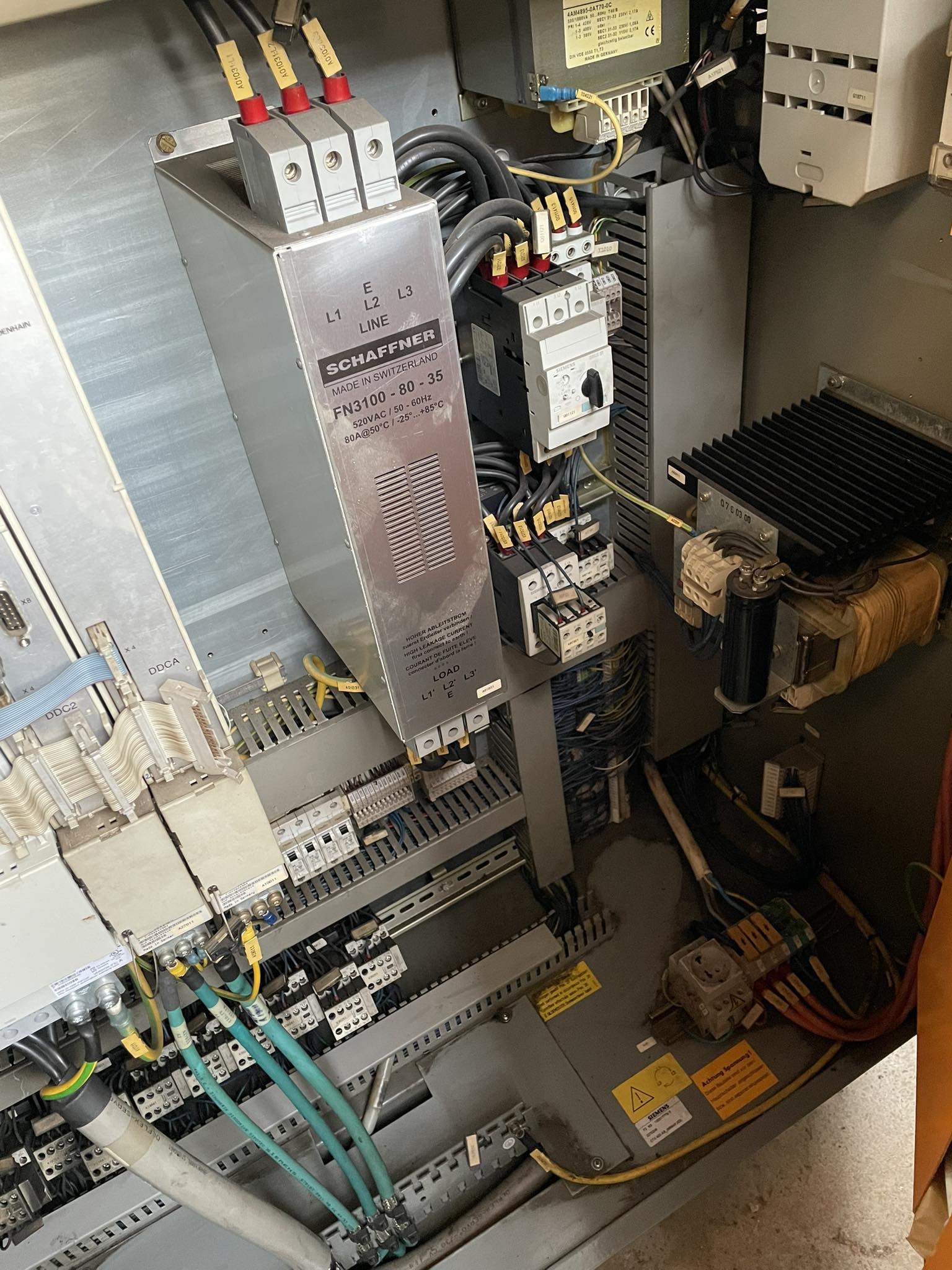

Es hat auch einen Trichter. Seine Antriebe, ein Siemens Simodrive 611 Antriebssystem, funktionieren gut. Heidenhain Eltropilot/CNC Pilot 3190 DINPLUS Steuerung.

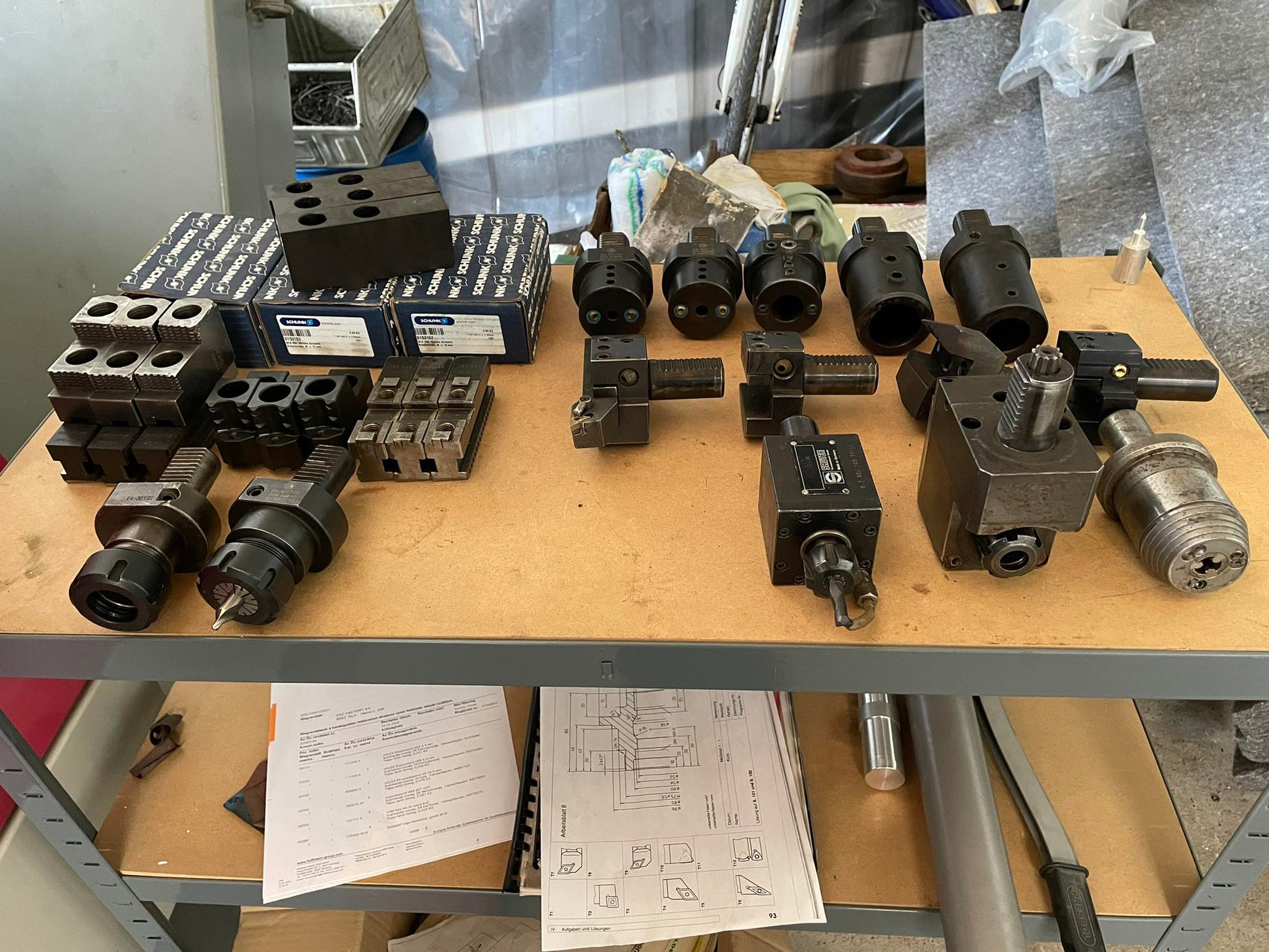

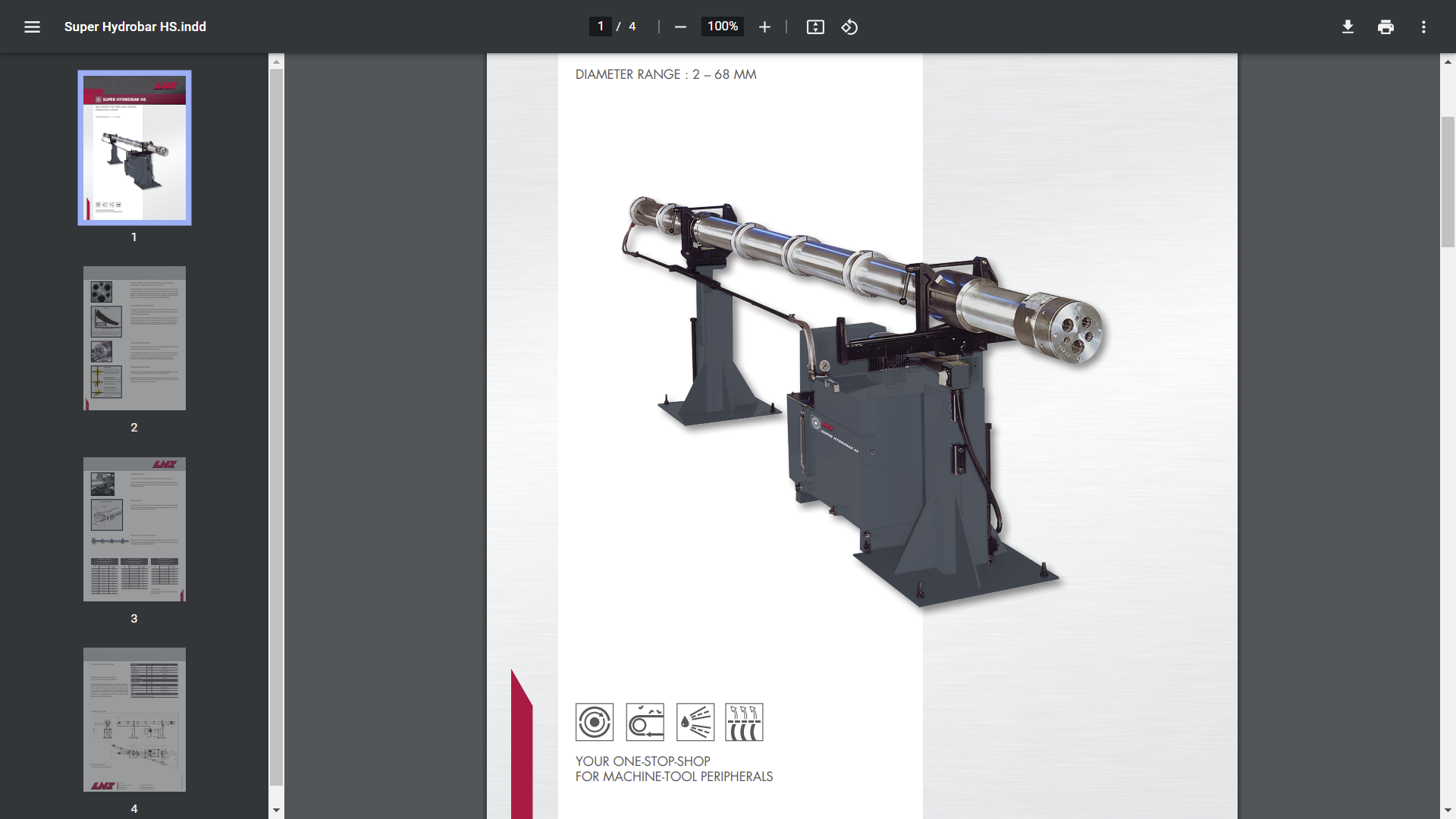

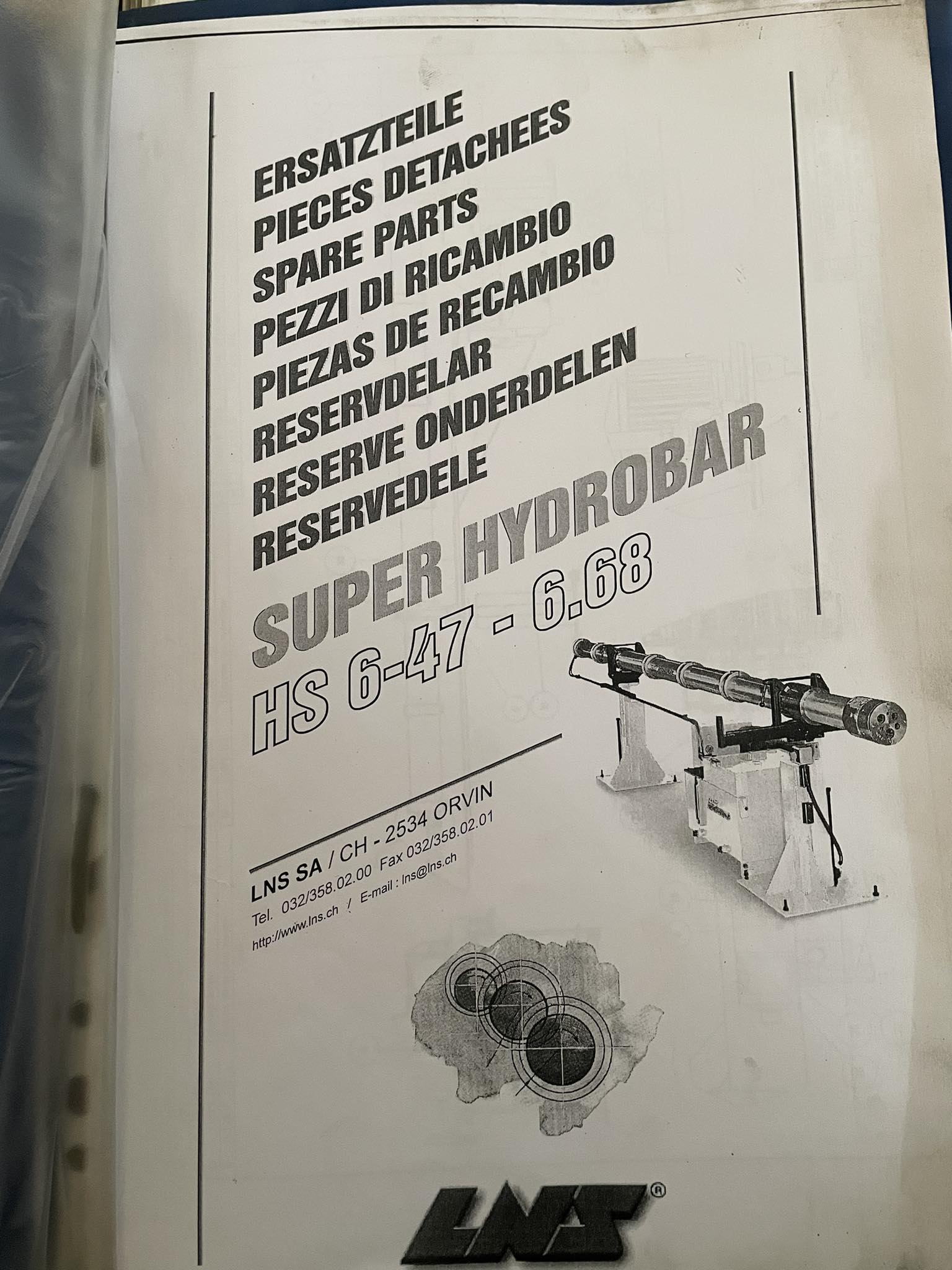

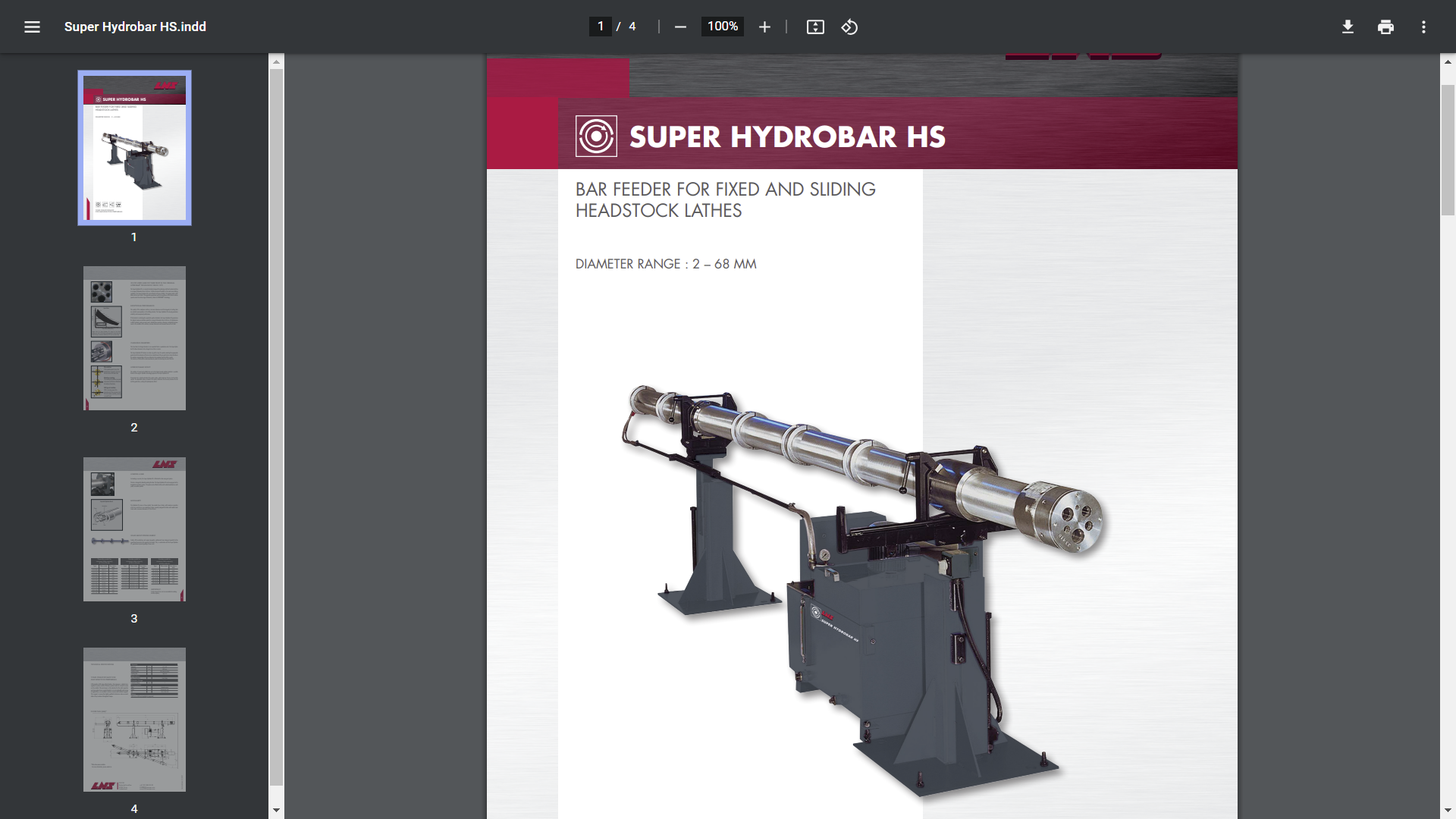

Ein von LNS hergestellter Super Hydrobar HS. Als Extra ist die Drehmaschine mit einem manuellen Fadenvorschub und vielem weiteren Zubehör ausgestattet. Typ: HS 6-47-6,68 LNS SA. (Fotos des Spenders folgen in Kürze)

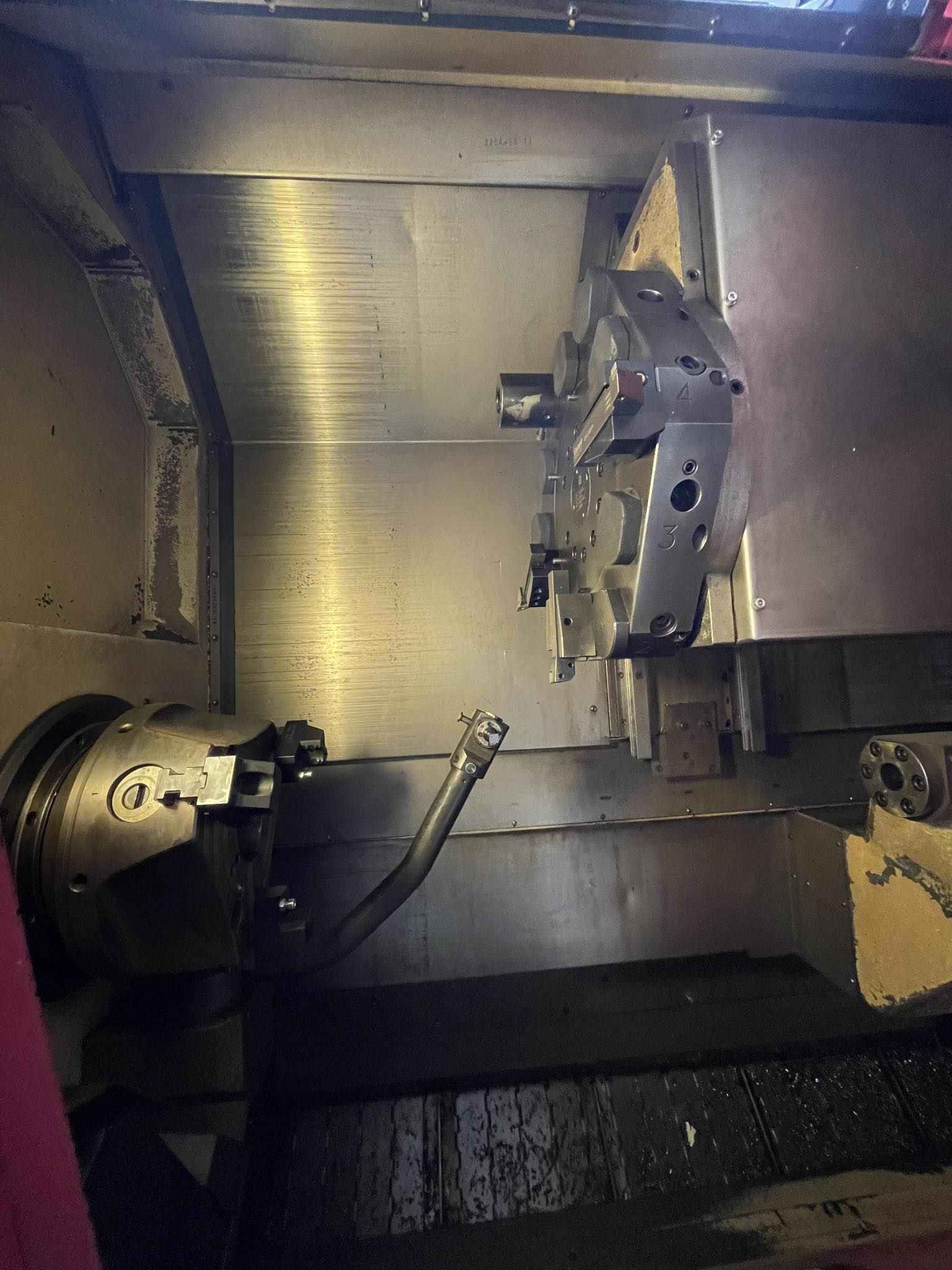

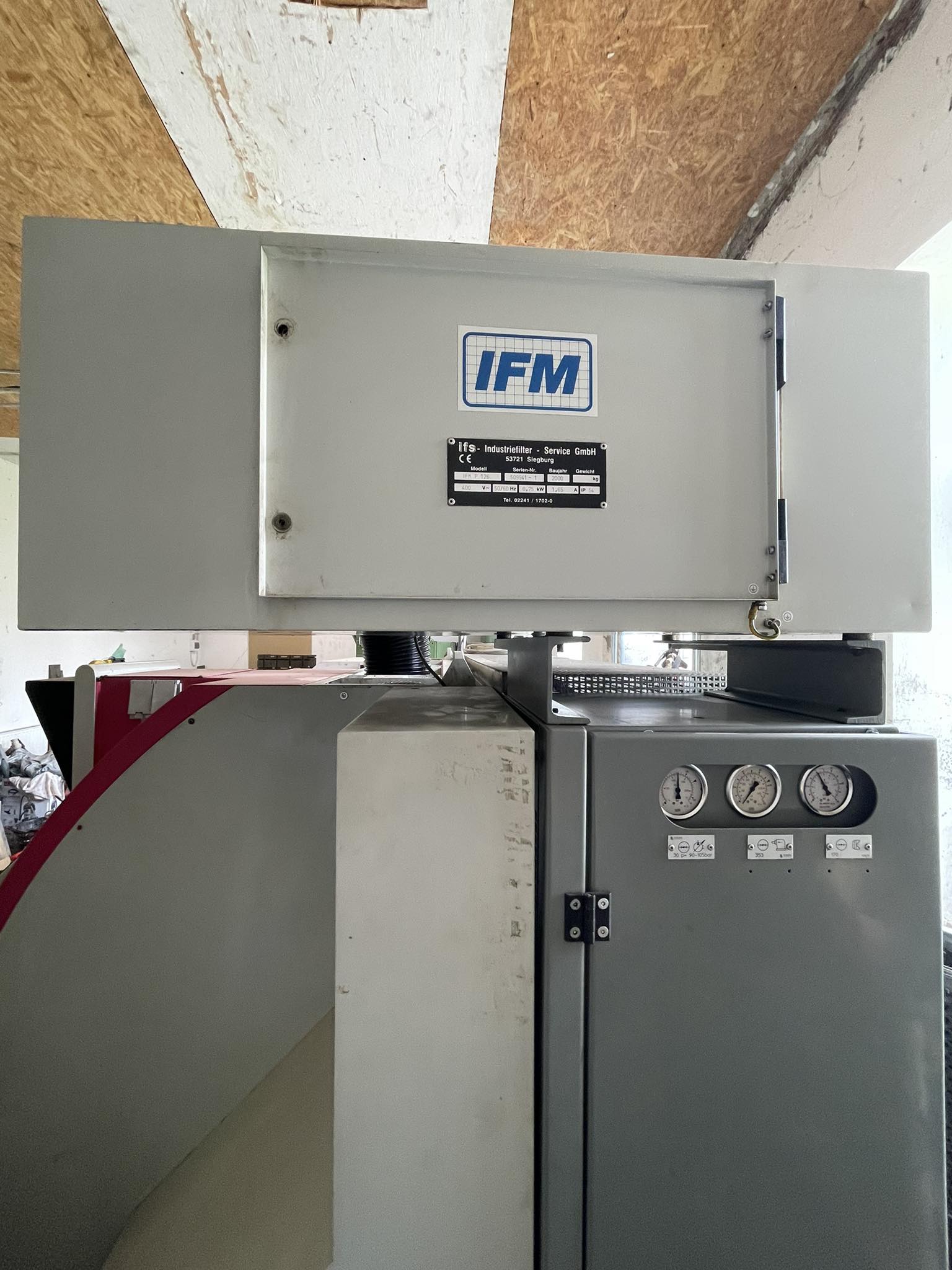

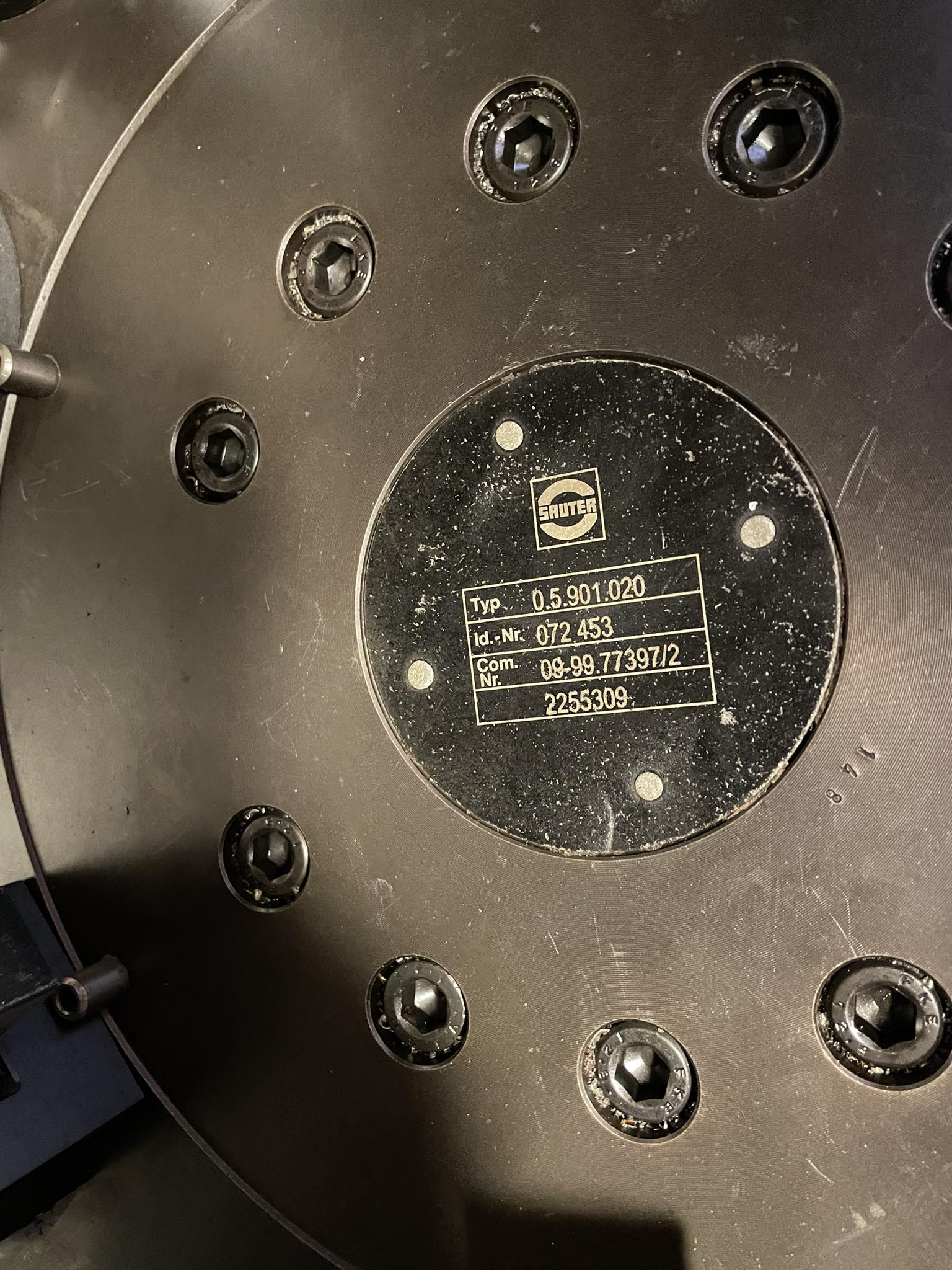

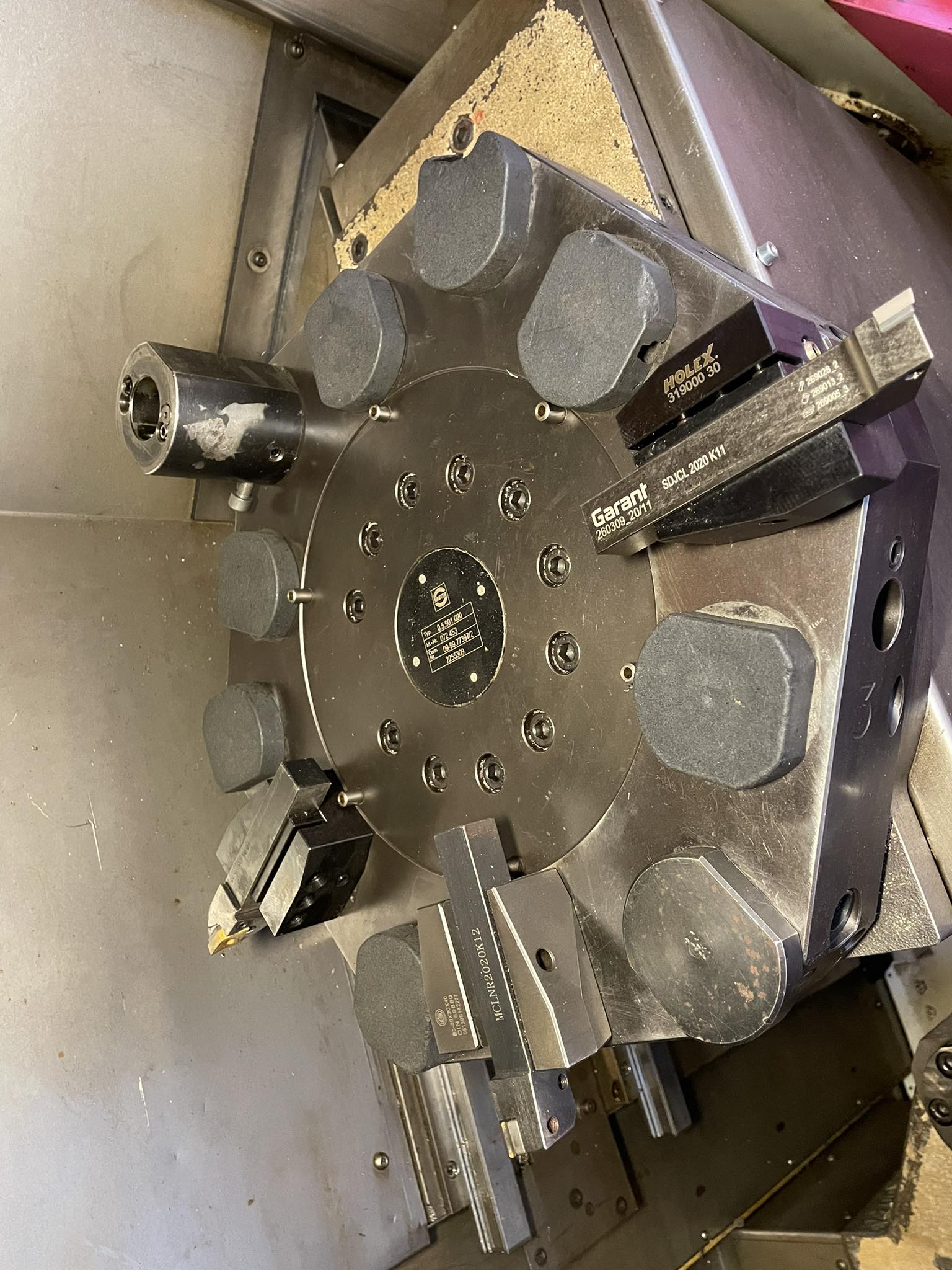

Max. Drehdurchmesser: 420 mm Max. Drehlänge: 630 mm Drehung über dem Bett: 570 mm Drehdurchmesser über Schlitten: 420 mm Bewegungsbereiche: Z-Achse 635 mm / X-Achse 220 mm Steuerung: Heidenhain Eltropilot/CNC Pilot 3190 DINPLUS Hydraulisches Spannfutter: Forkardt FNC250 Spindellochdurchmesser: 78 mm Drehzahl 25 - 4500 U/min Max. Drehmoment: 240 Nm Revolver: Sauter 12 Positionen (6 angetrieben), VDI 30 Hydraulischer Sattel: MK4, Verdrängung 550 mm Werkzeuglehre IFS IFM Ölnebelabsauger Abmessungen: 3250x1750x1750
Gewicht: 5500 kg

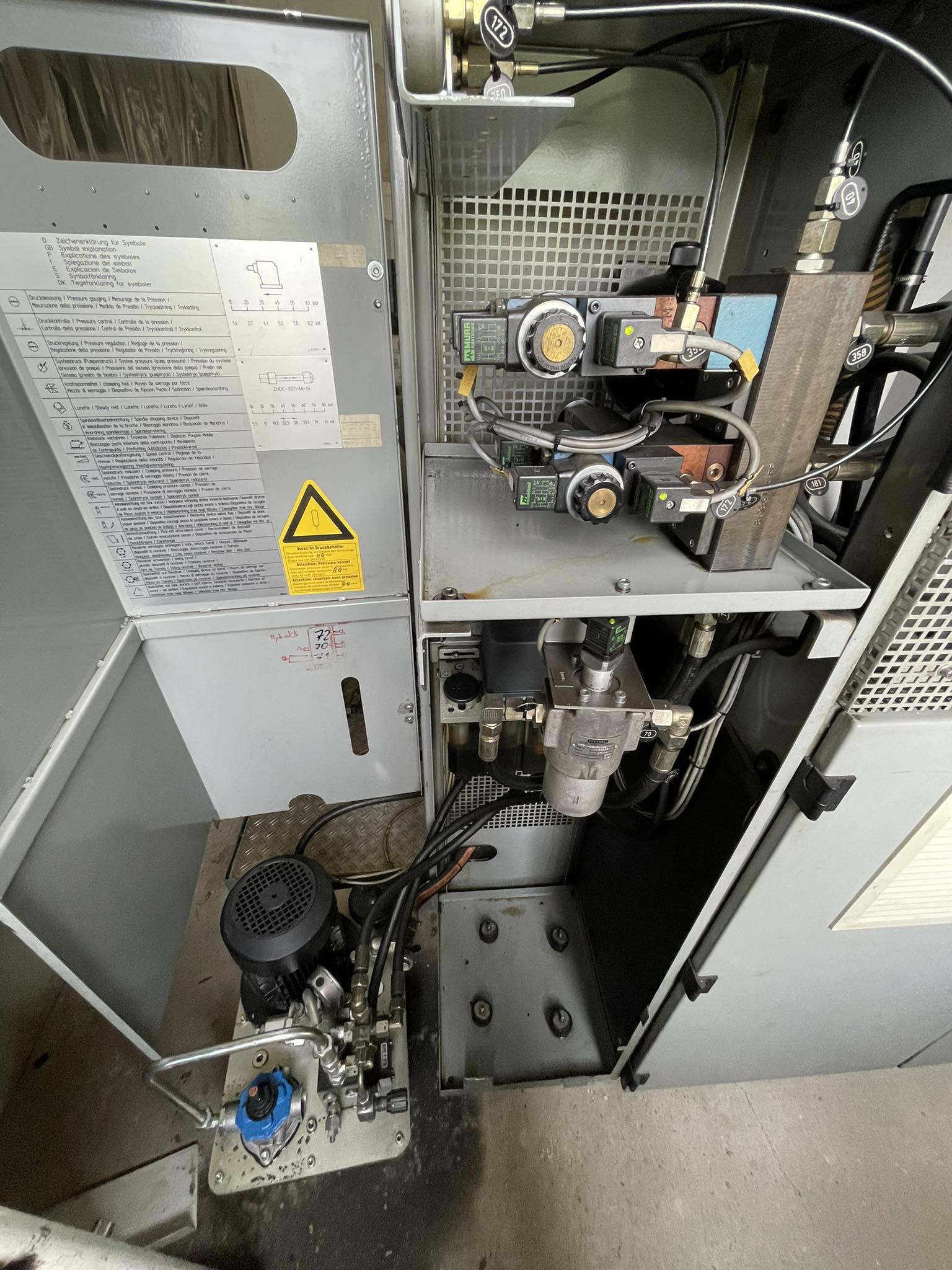

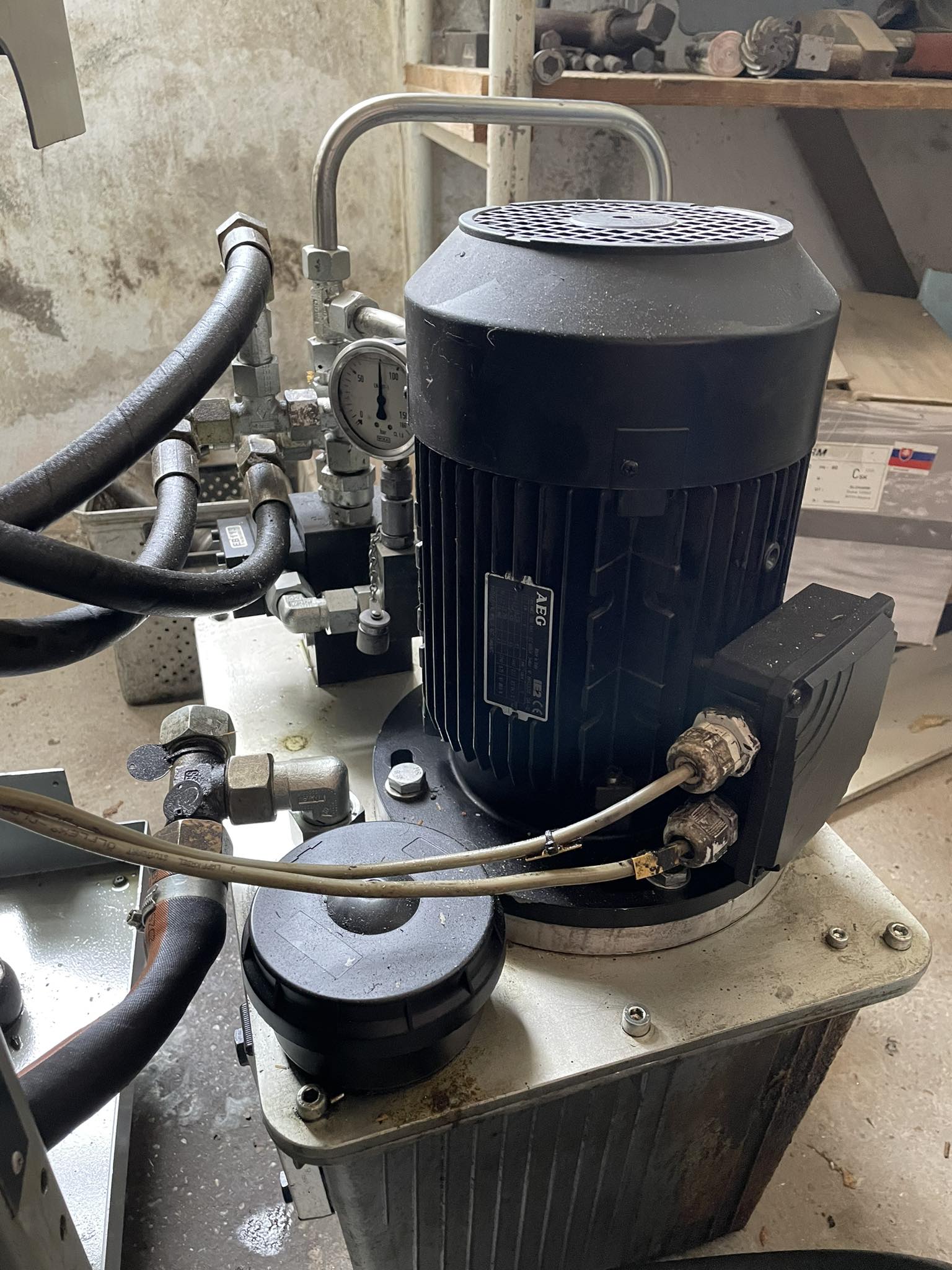

Die Hydraulik ist nicht das Original, sondern verfügt über Jankovits-Hydraulik (Jankovits Engineering Kft.), das ist eine separate Hydraulikeinheit. Mein Kunde erhöhte den Druck auf 40 bar und das Spannfutter klemmte das Werkstück nicht. Es zieht sich einigermaßen fest, das Spannfutter funktioniert, aber es liefert nicht das Drehmoment, das es hinten in der Leiste anzeigt.

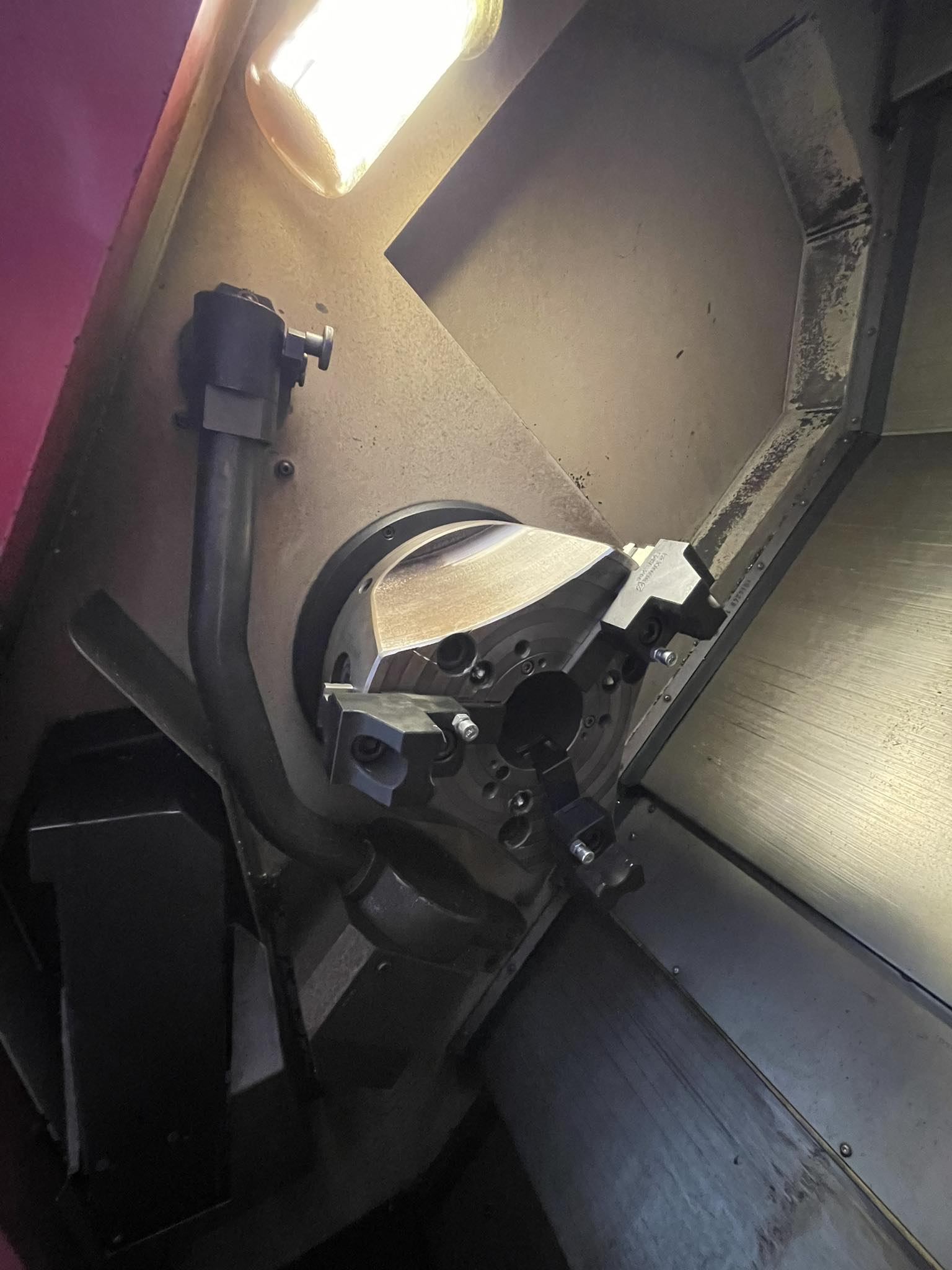

Das Spannfutter muss von der Maschine entfernt werden. Vor 1 Monat wurde eine kleine Beule am Spannfutter gemessen, es gab eine 0,05-Beule im Spannfutter selbst. Es kann sein, dass es nur im Spannfutter liegt, Sie müssen es messen. Es muss an der Hauptspindel gemessen werden.
Bisher wurde die Maschine zum Schruppen eingesetzt.

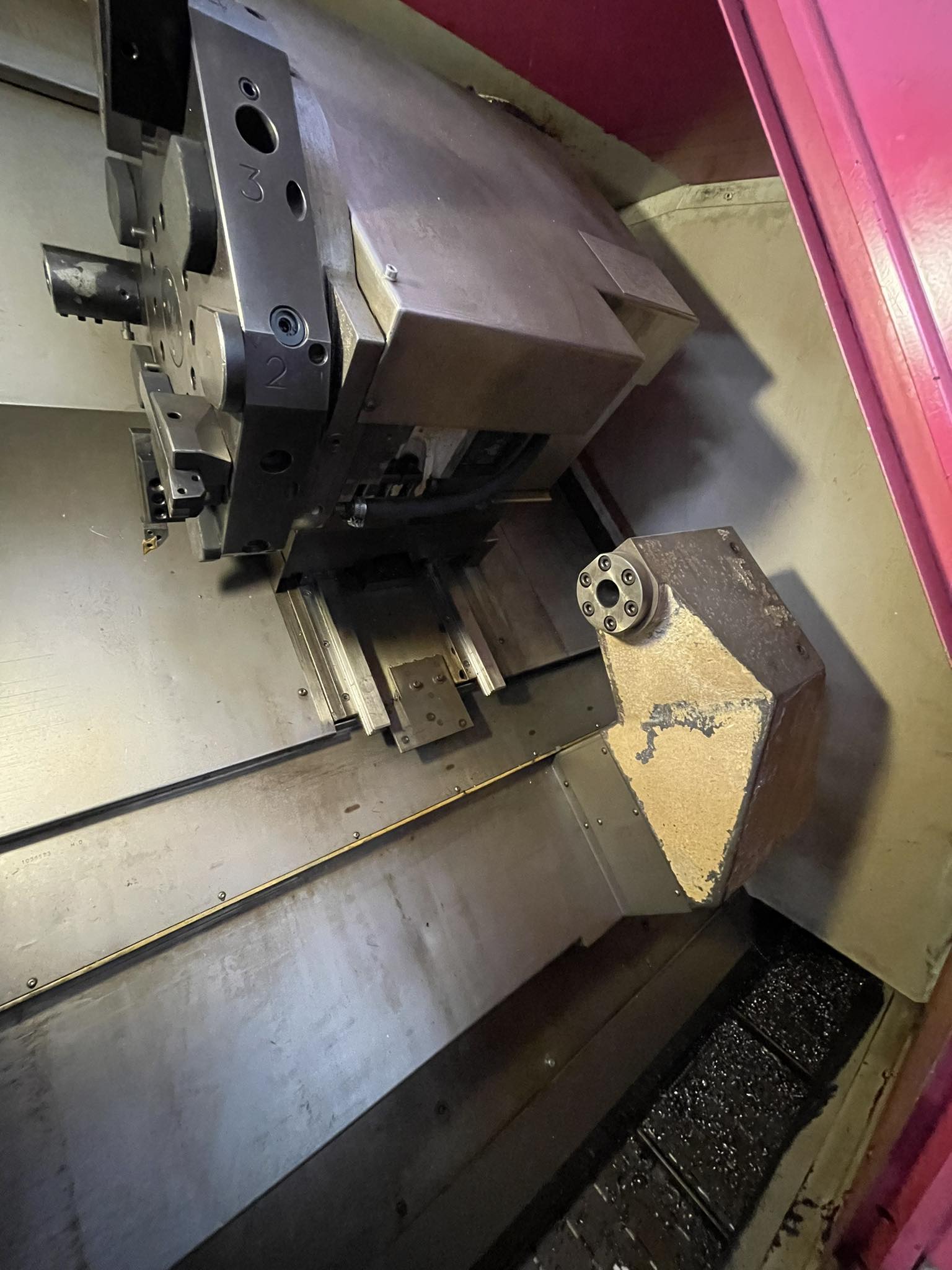

Unter dem Revolverkopf fehlt eine Abdeckplatte, eine Ziehharmonikaplatte. Dies muss ersetzt werden.
Es hat auch einen Stückfänger. Antriebe funktionieren einwandfrei, Siemens Simodrive 611 Antriebssystem, Heidenhain Eltropilot/CNC Pilot 3190 DINPLUS Steuerung.
Ein von LNS hergestellter Super Hydrobar HS. Im Lieferumfang sind außerdem ein Einfädler und viele weitere Zubehörteile enthalten.
