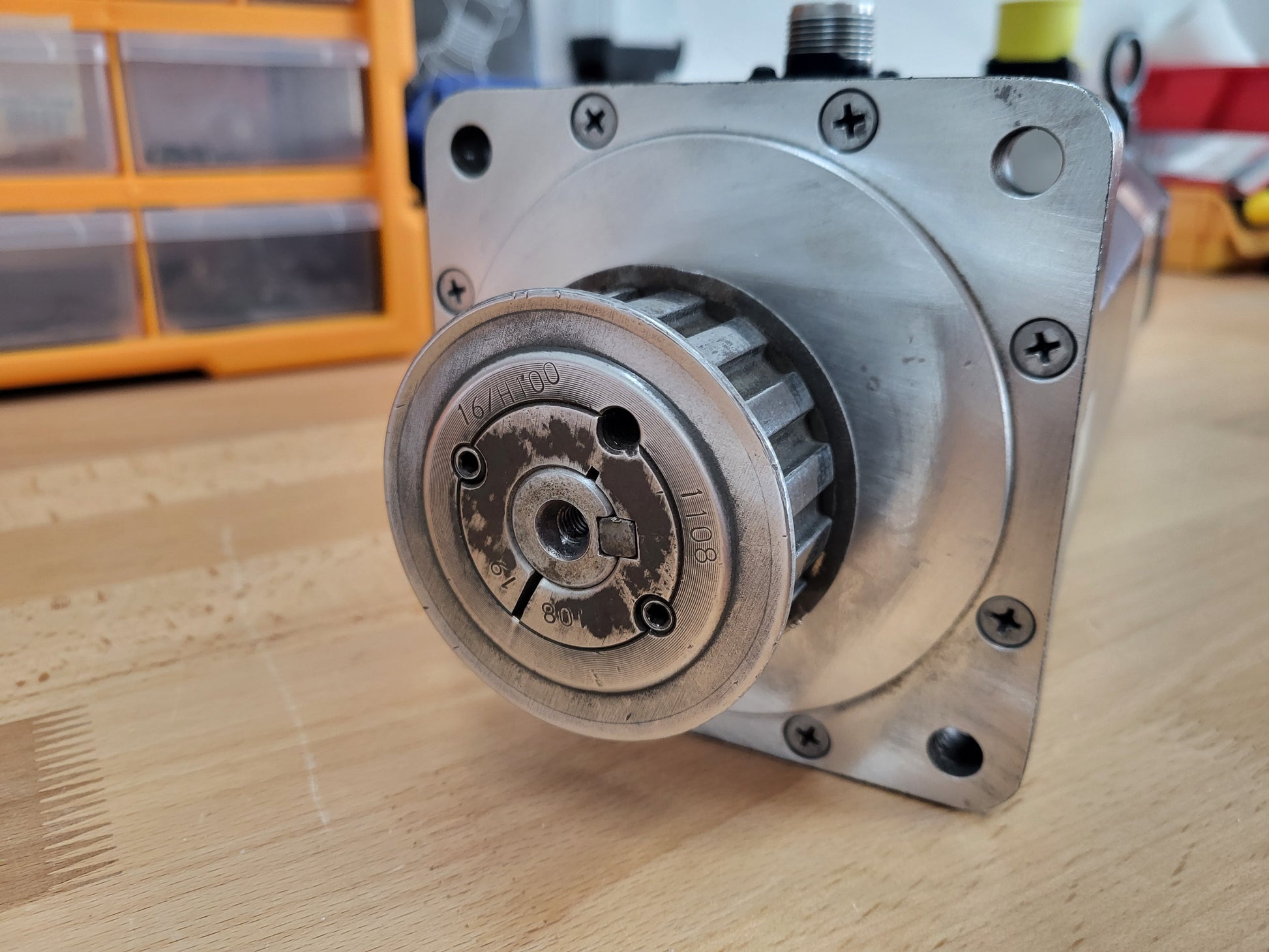

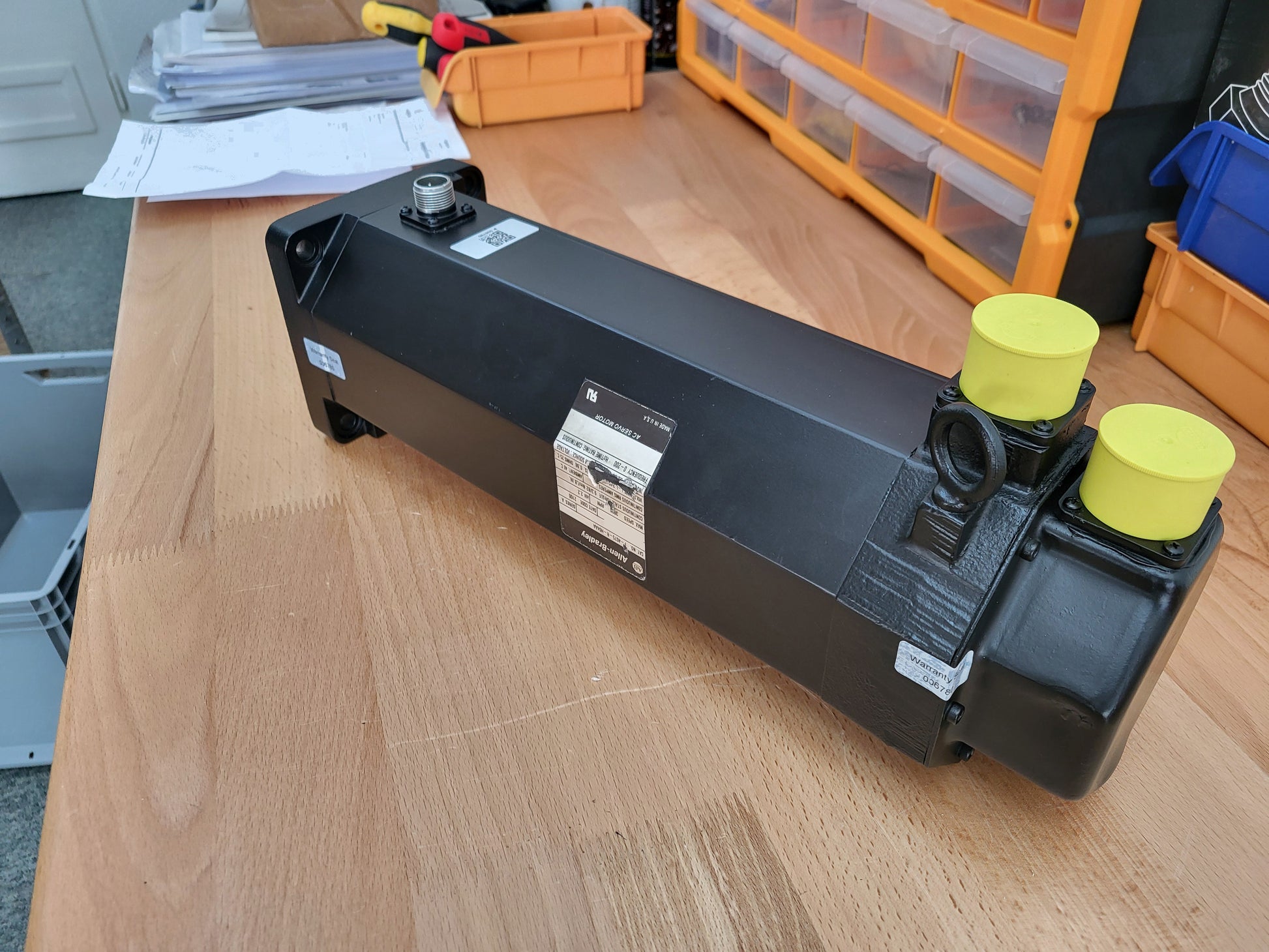

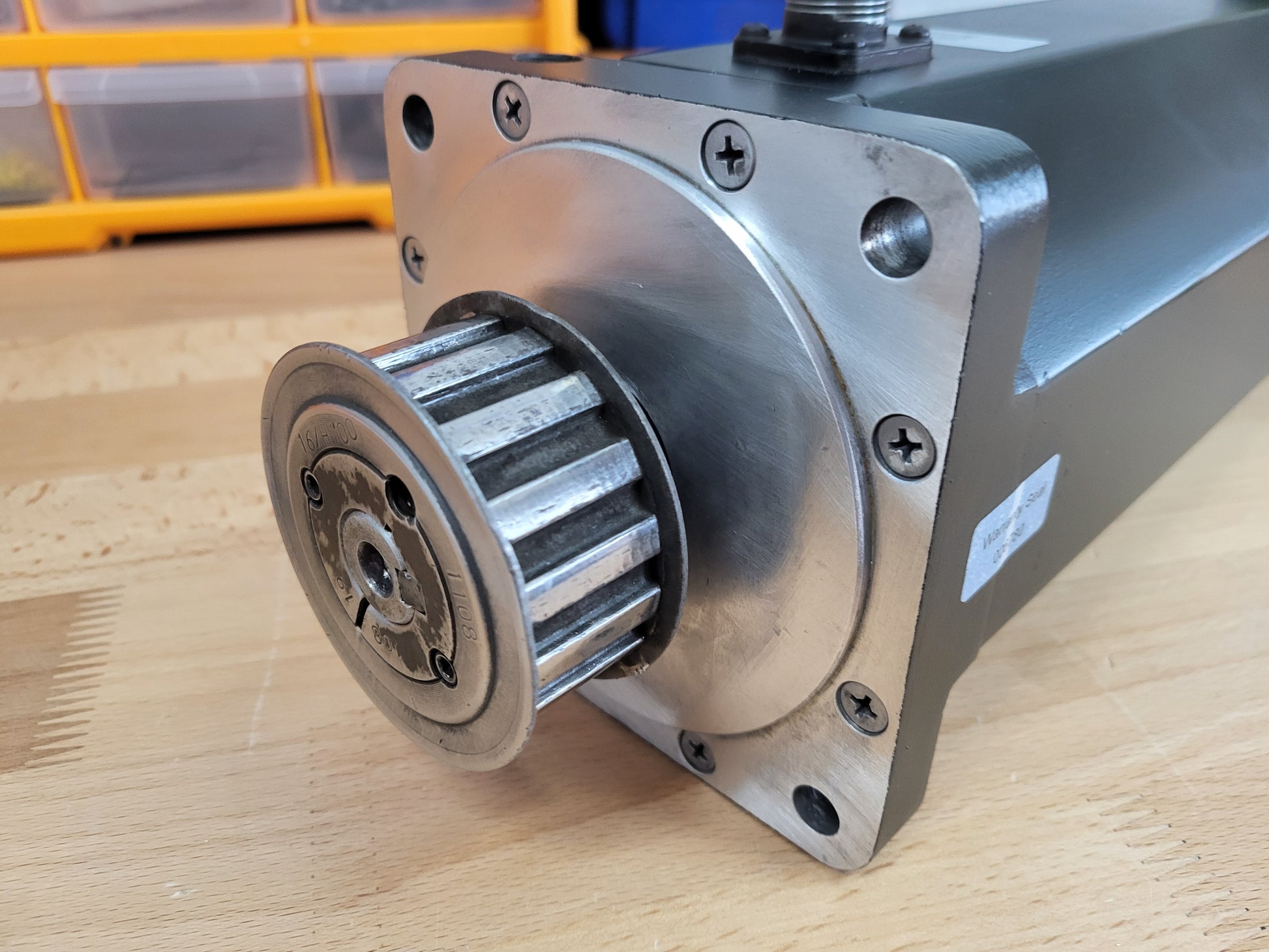

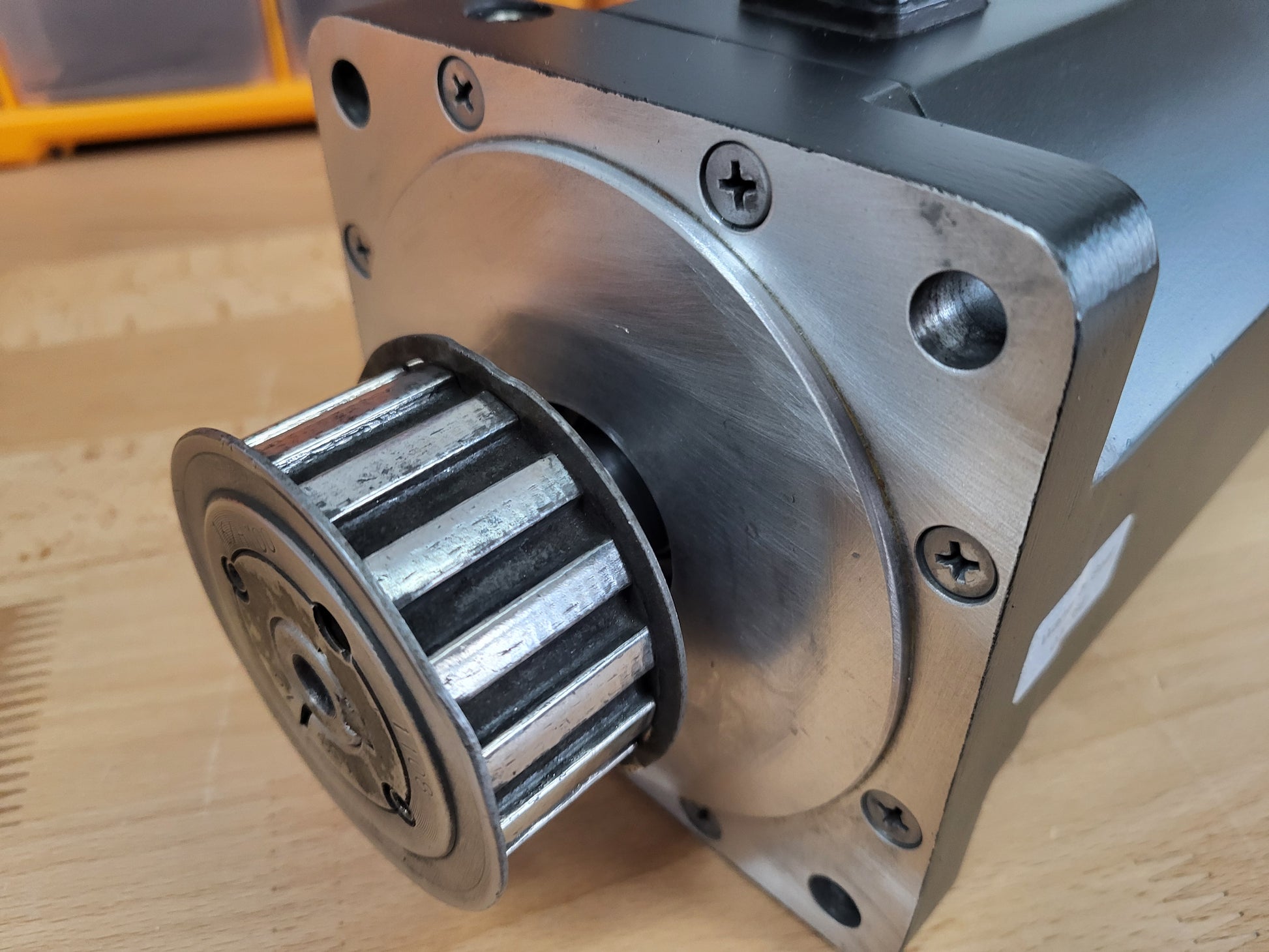

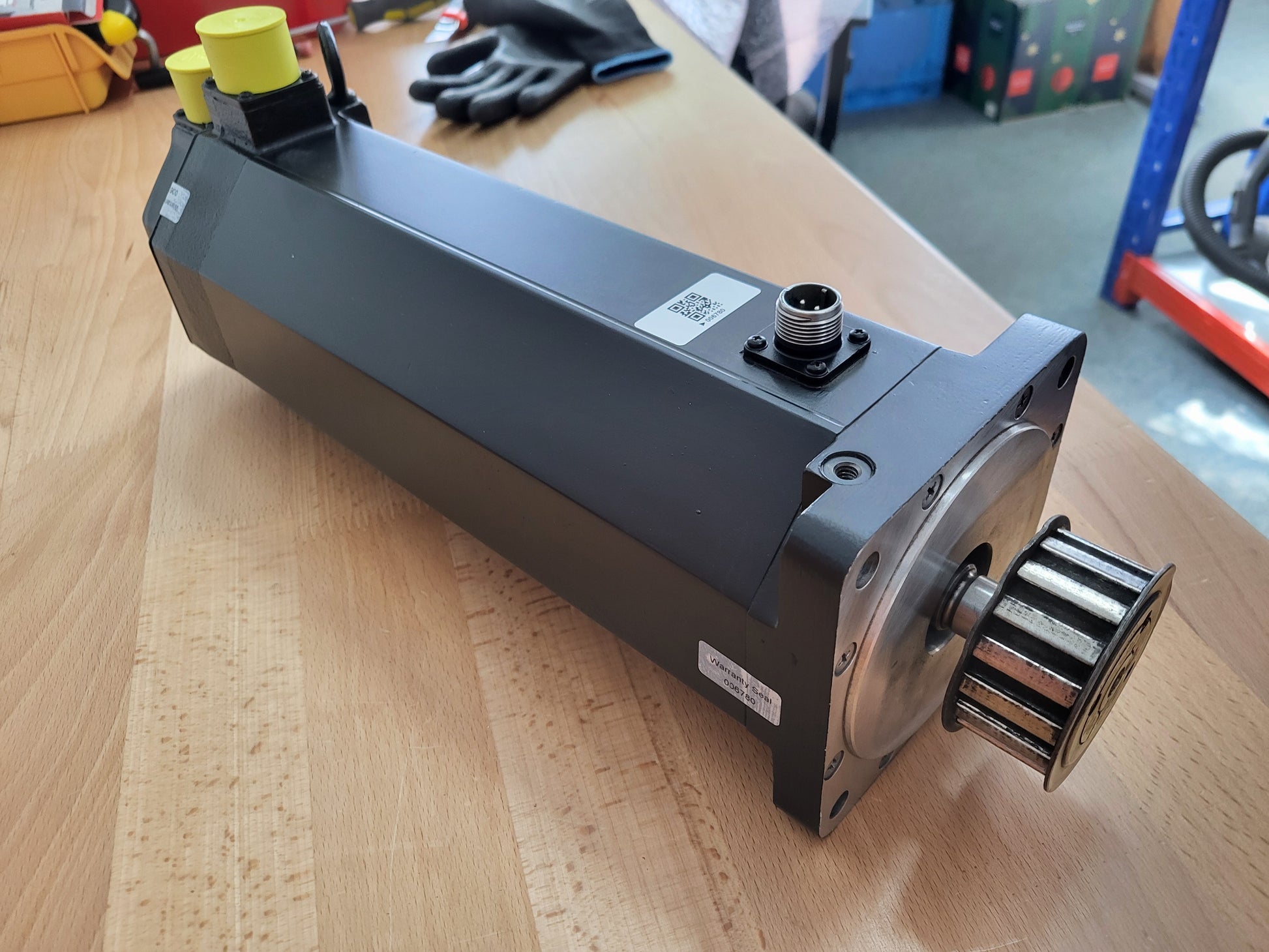

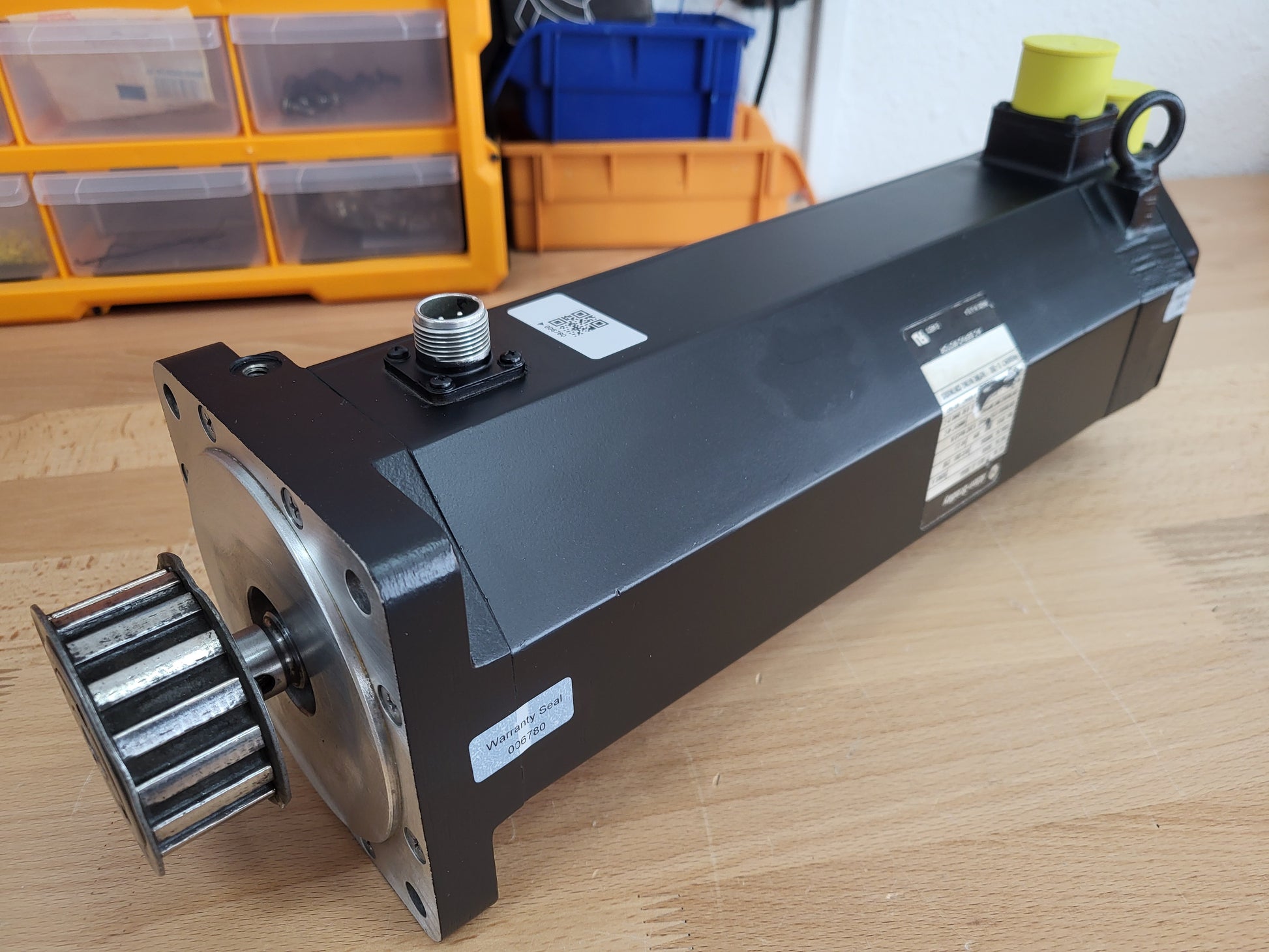

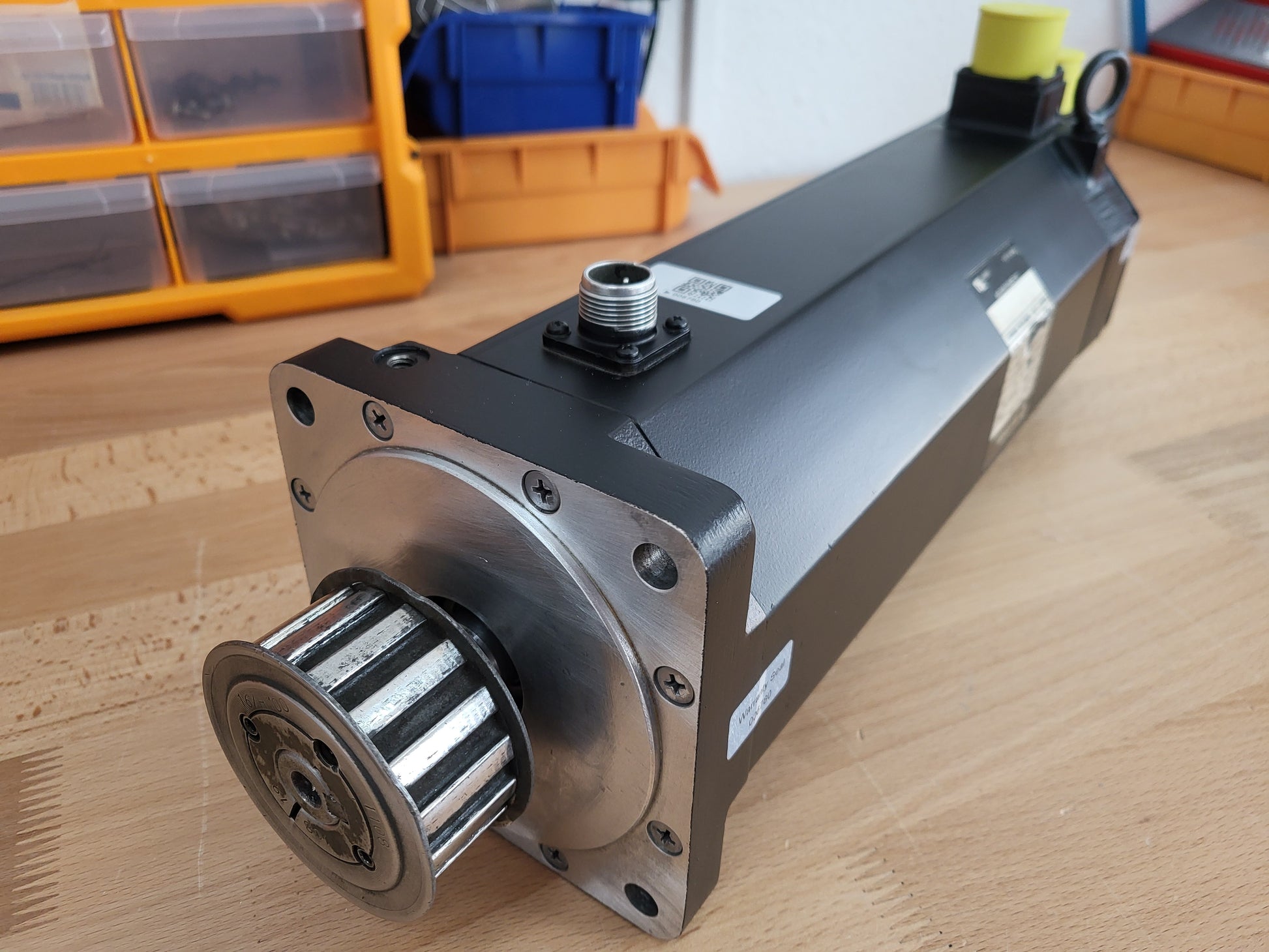

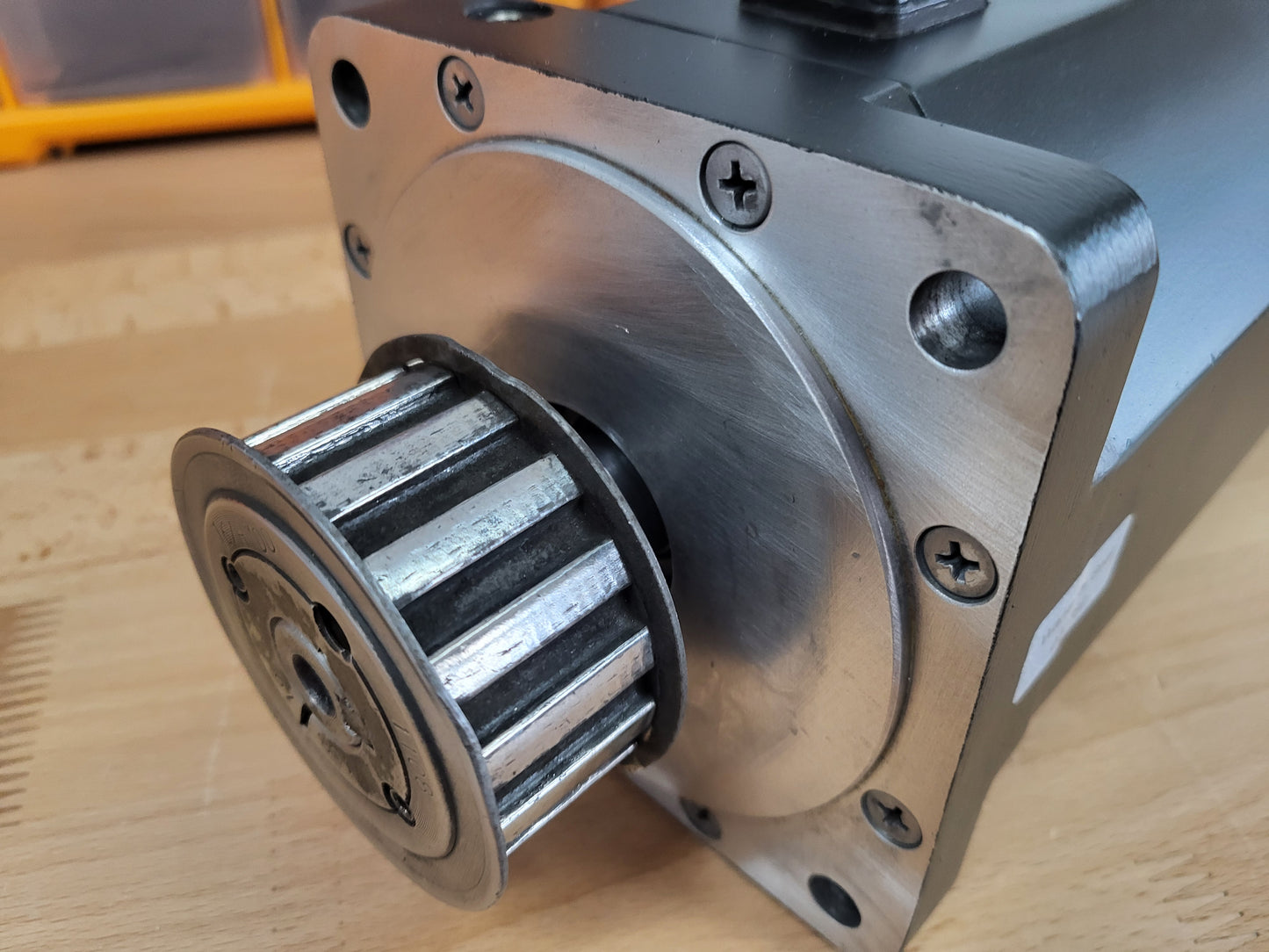

F-4075-R-H04AA, 2.2kW, एलन-ब्रैडली सर्वो मोटर

F-4075-R-H04AA, 2.2 किलोवाट, एलन-ब्रैडली सर्वो मोटर

मूल्य, डिलीवरी का समय, स्थिति, वारंटी, विकल्प:
(क) नवीनीकृत मॉड्यूल का विक्रय मूल्य: 5500-8000 यूरो, 2 वर्ष की वारंटी, मानक वितरण समय: हंगरी के लिए 5-8 दिन, पश्चिमी और मध्य यूरोप के लिए 5-8 दिन, यूएई के लिए 2 सप्ताह, अमेरिका के लिए 2 सप्ताह।
केवल 1 पीस उपलब्ध है।

ख) मरम्मत की कीमत: 2750 यूरो, 2 साल की वारंटी।
मानक मरम्मत समय: हंगरी में डिलीवरी का समय 12 दिन, यूरोप में डिलीवरी का समय 12 दिन, यूएई में 12 दिन, यूएई में 15 दिन, अमेरिका में 16 दिन।
अत्यावश्यक मरम्मत के मामलों में, हम लगभग 48 घंटों के भीतर मरम्मत पूरी कर सकते हैं।

उत्पाद विवरण:
एलन ब्रैडली
कैटलॉग नंबर F-4075-R-H04AA
भाग संख्या 193499 सीरीज़ ए

रेटेड टॉर्क: 9.3 एनएम
रेटेड करंट: 12A
रेटेड पावर: 2.2 किलोवाट
रेटेड वोल्टेज: 230V
वजन: 21.4 किलोग्राम (पैकेज सहित)।
अधिकतम गति: 3000 आरपीएम
8 खंभे।

विस्तृत विवरण, स्रोत: https://www.elwood.com/motors/lit/2206.pdf

नेमा 56सी मोटर।

एलन-ब्रैडली F-4075-R-H04AA मॉडल एक सर्वो-चालित ब्रशलेस मोटर है जो अक्षीय और रेडियल भार वाले औद्योगिक वातावरण में काम करने के लिए उपयुक्त है। कुशल उपयोग और सभी कार्यों के सही संचालन के लिए, मोटर को एक नियंत्रण और विद्युत आपूर्ति प्रणाली से जोड़ा जाना आवश्यक है। यह एलन-ब्रैडली F-4075-R-H04AA ब्रशलेस सर्वो मोटर F श्रृंखला से संबंधित है और 4075 फ्रेम उत्पाद श्रृंखला की विशिष्टताओं को पूरा करती है।

इसके अतिरिक्त, मोटर की अधिकतम स्विचिंग धारा 5 एम्पियर है और रेटेड वोल्टेज 250V DC है। इसकी अधिकतम गति 3000 rpm है और इसका तापीय प्रतिरोध 0.40 डिग्री सेल्सियस/वाट है। इसमें मानक ऑप्टिकल एनकोडर लाइन काउंट (2000), मानक आठ-ध्रुवीय फ्लेंज और 24VDC ब्रेक है। अधिकतम परिचालन तापमान की बात करें तो, एलन-ब्रैडली F-4075-R-H04AA ब्रशलेस सर्वो मोटर 40 डिग्री सेल्सियस के परिवेश तापमान पर अधिकतम 140 डिग्री सेल्सियस तक काम कर सकती है। आर्द्र वातावरण में, यह सलाह दी जाती है कि आर्द्रता 5-95% से अधिक न हो। अंत में, एलन-ब्रैडली F-4075-R-H04AA ब्रशलेस सर्वो मोटर का रेडियल लोड बल 500 rpm पर 42 किलोग्राम और 3000 rpm पर 23 किलोग्राम है। आपको यह ध्यान रखना चाहिए कि शोर सीधे तौर पर F-4075-R-H04AA ब्रशलेस सर्वो मोटर के सही संचालन को प्रभावित करता है। इसलिए, आपको मोटर को विद्युत शोर के संपर्क में आने से बचाना चाहिए।
